ইন্টিগ্রেটেড 450BPH 20L 5 গ্যালন ওয়াটার ফিলার Plc কন্ট্রোল

450BPH স্বয়ংক্রিয় PLC নিয়ন্ত্রণপানীয় জলের জন্য 5 গ্যালন ফিলিং মেশিন

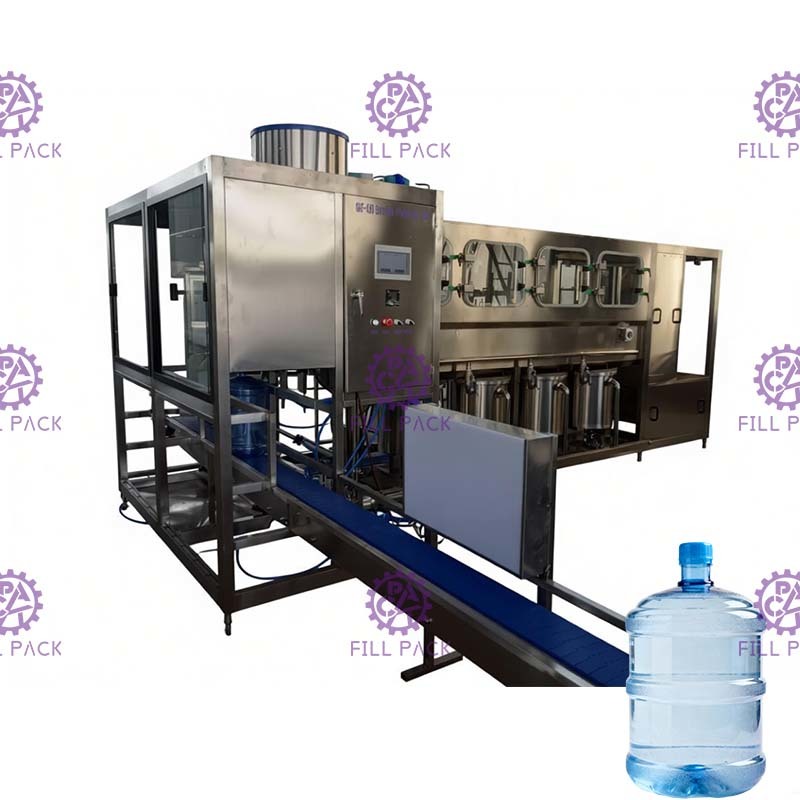

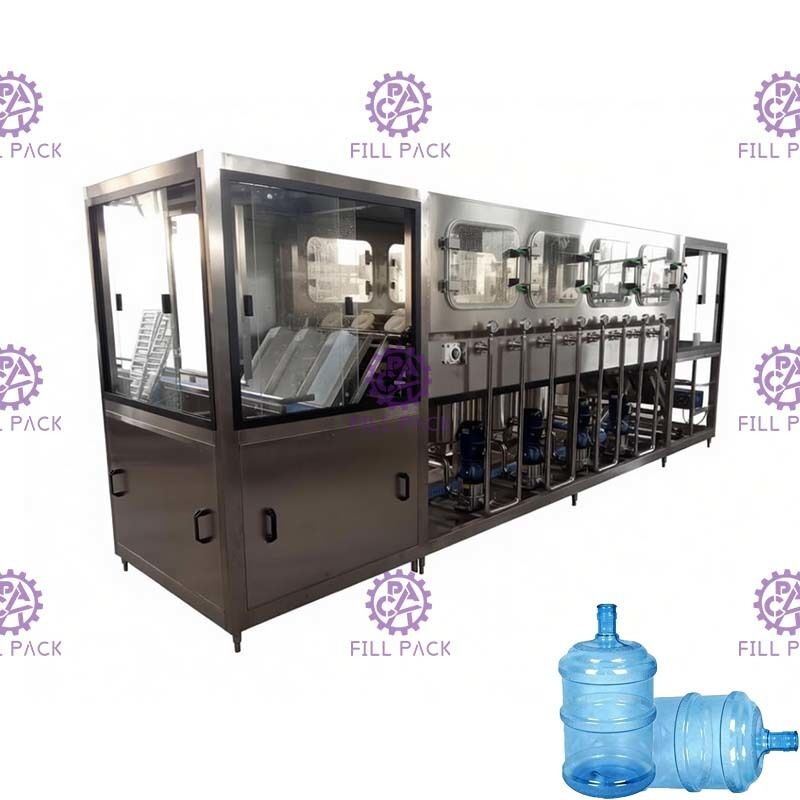

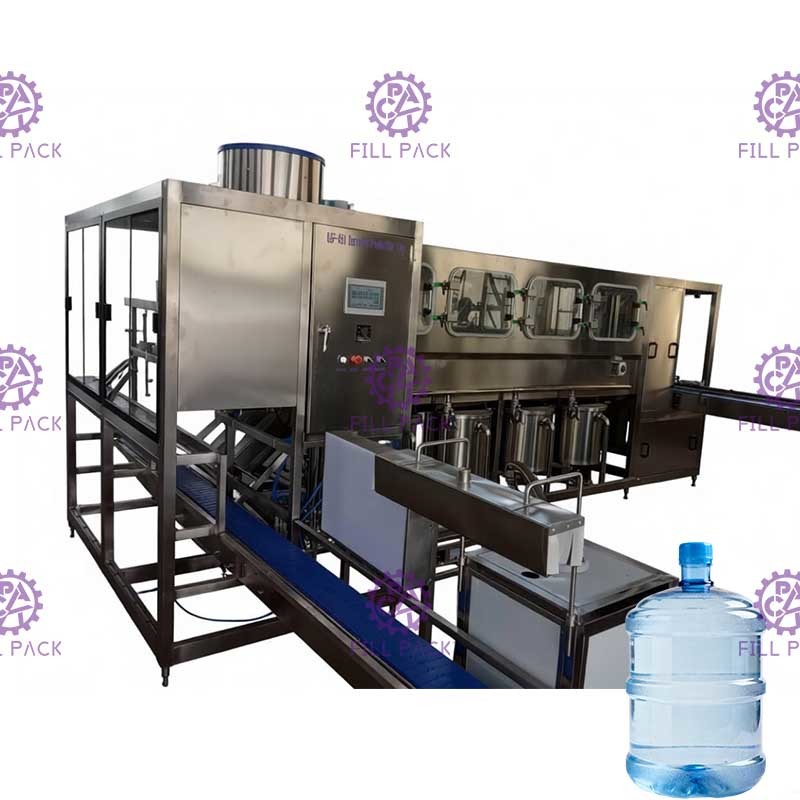

মেশিনটি একত্রিত ওয়াশিং ফিলিং এবং ক্যাপিং একসাথে।এটি ব্যারেল জল উত্পাদন করার জন্য আদর্শ মেশিন।পুরো মেশিনটি স্টেইনলেস স্টীল 304 শেল ব্যবহার করছে, মরিচা প্রতিরোধী, সহজেই পরিষ্কার করা যায়। প্রধান বৈদ্যুতিক যন্ত্রাংশ সবই ব্র্যান্ডেড।এয়ার চ্যানেল সিস্টেম এয়ার টিএসি ব্র্যান্ডের পণ্য ব্যবহার করে। মেশিনটি কম্প্যাক্ট নির্মাণের সাথে, শুধু ছোট ঘর দখল করে, কাজের দক্ষতা বেশি।

মেশিন সেট আপের প্লাগ ফ্লোর স্ক্রু প্রয়োজন হয় না, কেস টেক অফ করার পরে, মেশিনটিকে ফ্ল্যাট মেঝেতে সেট করুন এবং তারপরে স্ট্যান্ডের উচ্চতা সামঞ্জস্য করুন এবং সমস্ত স্ট্যান্ড চাপকে গড় হতে সামঞ্জস্য করুন।মেশিনটি ভালভাবে সেট আপ করার পরে, জলের পাইপ, ড্রেন পাইপ এবং পাওয়ার, বায়ু শক্তির মাধ্যমে প্রবেশ করুন।

কার্য প্রক্রিয়া:

ব্যারেল ফিলিং ইউনিটকে 3টি ধাপে ভাগ করা যেতে পারে: ওয়াশিং, ফিলিং এবং ক্যাপিং, মোট 16টি ওয়ার্কিং স্টেশন,

1, 2 জীবাণুনাশক ওয়াশিং স্টেশন

2, 1 ড্রিপিং স্টেশন

3, 2 রিটার্ন ওয়াটার স্টেশন

4, 2 বিশুদ্ধ জল স্টেশন

5, 1 ড্রিপিং স্টেশন

একপাশে ৮টি স্টেশন, উভয় পাশে ১৬টি স্টেশন

কাজের প্রক্রিয়া নিম্নরূপ:

• খালি বোতলগুলি চেইন এবং বোতল ধারকের মাধ্যমে ওয়াশিং এবং জীবাণুমুক্তকরণ স্টেশনে প্রবেশ করে।(ওয়াশিং বোতলটি 8টি স্টেশনের মধ্য দিয়ে যায়) ধোয়ার প্রক্রিয়াটি 4টি ধাপে বিভক্ত করা হবে: 1, গরম ক্ষারীয় জল ধোয়া 2, থিমেরোসাল ওয়াশিং；3, পরিষ্কার জল ধোয়া, 4, বিশুদ্ধ জল ধোয়া। প্রতিটি ধোয়ার ধাপ 8S সেট করা হয়েছে, পরে ওয়াশিং, ফোঁটা দেওয়ার জন্য 10 এস থাকবে।যখন ড্রাইভ মোটর একটি খালি বোতল দিয়ে চলে, এবং চেইনের সেন্সর সহ পজিশনিং ইন্ডাকশন জোনে প্রবেশ করে, তখন পজিশনিং সেন্সর সুইচটি ড্রাইভ মোটর বন্ধ করার জন্য একটি সংকেত পাঠায় এবং একই সময়ে, বোতলের জলের পাম্পটি ধুয়ে ফেলতে শুরু করে। ফ্লাশিং এবং জীবাণুমুক্তকরণের কাজ (ফ্লাশিং সময় পিএলসি প্রোগ্রাম সেটিং দ্বারা নিয়ন্ত্রিত হয়);

2. ধুয়ে ফেলার পরে, ধুয়ে ফেলা খালি বোতলগুলি বোতল ওয়াশিং ড্রাইভ প্রক্রিয়া দ্বারা পরিবহন করা হয় এবং বোতল পুশিং র্যাকের উপর পড়ে।বোতল পুশিং সিলিন্ডার খালি বোতলগুলিকে ভরাট অবস্থানে ঠেলে দেওয়ার জন্য কাজ করে, যাতে ফিলিং অগ্রভাগটি জলের বোতলের মুখের সাথে সারিবদ্ধ থাকে, ইত্যাদি। জল ফ্লাশ করার পরে, ফিলিং পাম্পটি ভর্তি করা শুরু করে।(ভরাটের সময় ব্যবহারকারীর চাহিদা অনুযায়ী সামঞ্জস্য করা হয়)

3. যখন ফিলিং পূর্ণ হয়, তখন PLC একটি নিয়ন্ত্রণ সংকেত পাঠায়, ফিলিং সোলেনয়েড ভালভ বন্ধ থাকে এবং ভর্তি বন্ধ হয়ে যায়।ভরাট সম্পন্ন হওয়ার পরে, ভরাট জলের বোতলটি পরবর্তী জলের বোতল দ্বারা ক্যাপিং এলাকার কভারে পাঠানো হয় এবং গ্রন্থি এলাকায় পাঠানো হয়, ক্যাপিং সিলিন্ডারটি ক্যাপিং ডিভাইসটিকে শক্তভাবে চাপতে চালায়।এই সময়ে, একটি ধোয়া সেচ চক্র সম্পন্ন হয়।

পরামিতি:

বিস্তারিতনির্মাণ:

সুন্দর উইন্ডো সহ SUS304 শেল	মাথা ধোয়া

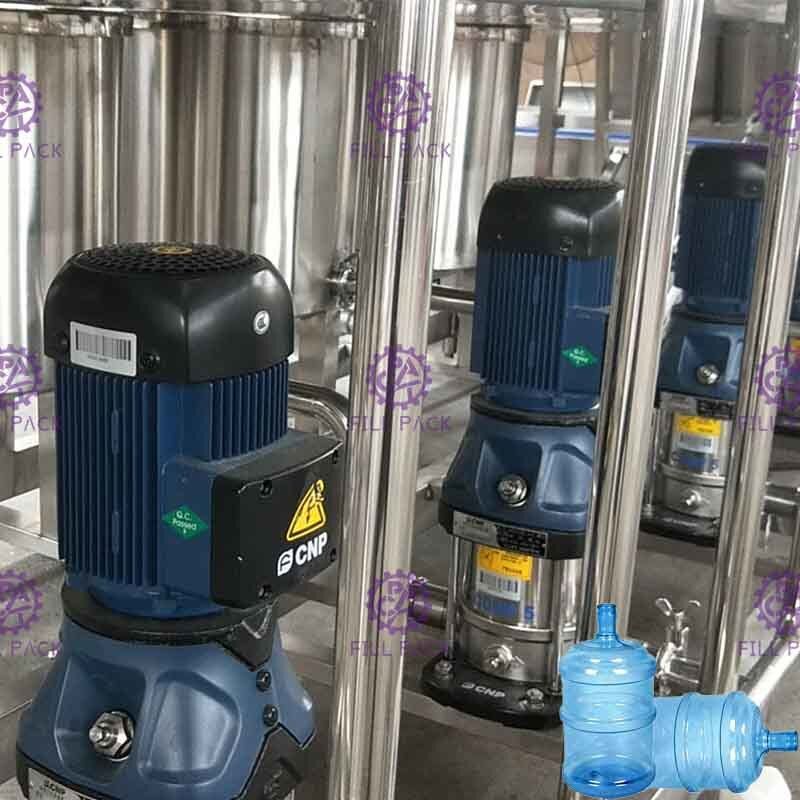

পানির পাম্প	ফিলিং এবং ক্যাপিং
