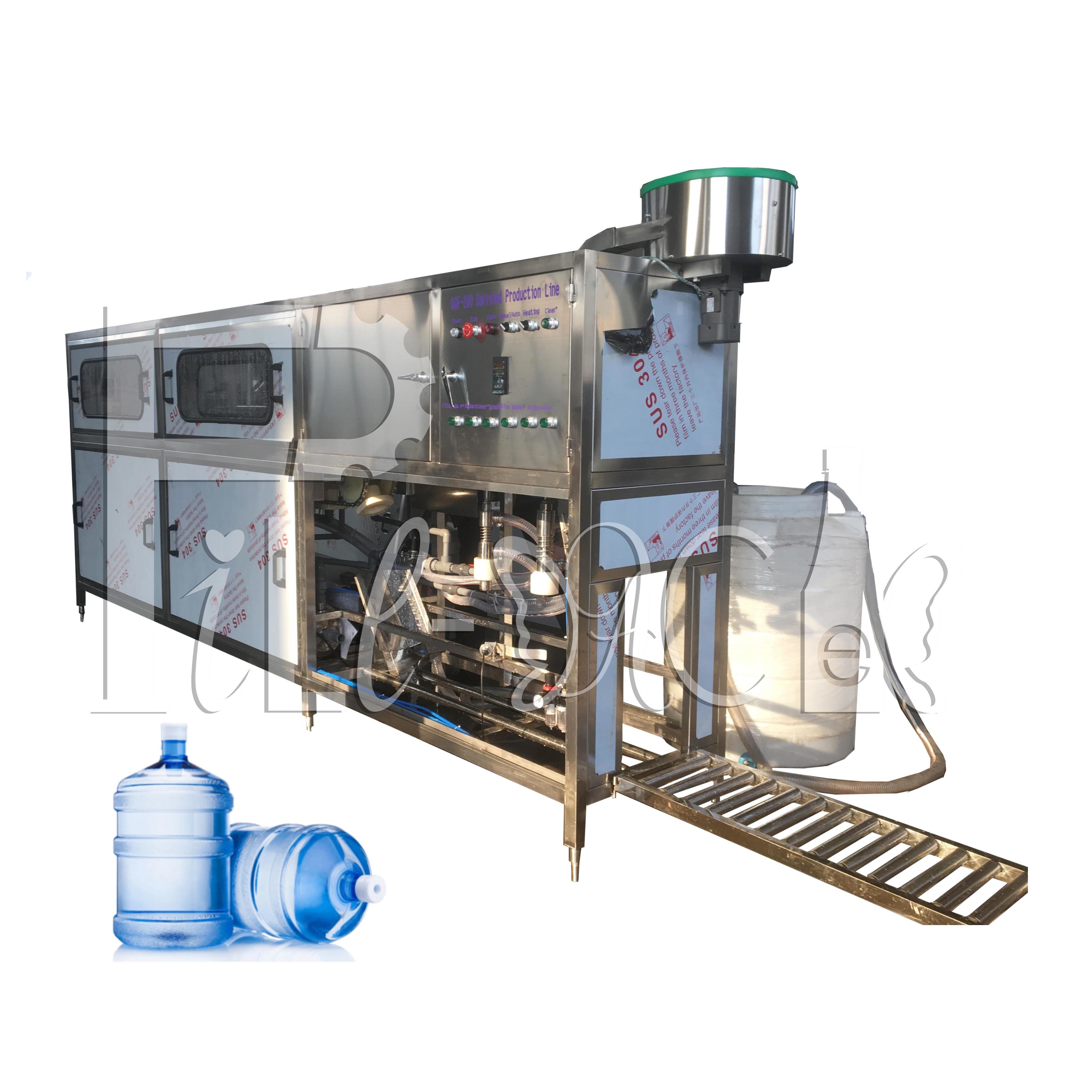

ওভারফ্লো ভালভ সহ 200BPH 5 গ্যালন বোতলজাতকরণ মেশিন

পণ্যের বর্ণনা

200BPH 5 গ্যালন জল উৎপাদন লাইন/সরঞ্জাম/প্ল্যান্ট গ্যালন বালতি উপচে পড়া ভালভ সহ



1.1, আধা-স্বয়ংক্রিয় ডি-ক্যাপার এবং ওয়াশার



কর্মী ব্যবহৃত জারটি ডি-ক্যাপার পজিশনের ডান দিকে রাখে, ঘাড়টি ছিদ্রের মধ্যে প্রবেশ করে, কর্মী ঘাড় থেকে ক্যাপটি খুলতে পায়ের পেডেল টিপে; এবং তারপরে কর্মীকে জারটি মেশিনের বাম দিকে ওয়াশিং পজিশনে ঢোকাতে হবে। জারটি ভিতরে রাখার পরে, জানালাটি বন্ধ করতে হবে। তারপর ওয়াশারটি নিজে থেকেই চালু হবে। ধোয়ার সময়, জারের ভিতরের ব্রাশ এবং ওয়াশিংয়ের সময় আগে থেকেই সেট করা থাকে, সময় শেষ হলে মেশিন বন্ধ হয়ে যাবে। ক্লায়েন্টের প্রয়োজন অনুযায়ী গরম করার ফাংশন চালু/বন্ধ করা যেতে পারে।

পরামিতি:

পাওয়ার: 1.12KW গরম করা ছাড়া, গরম করার সাথে 2.12KW

প্লেটের বেধ: 1MM

মেশিনের ঘনক্ষেত্রের আকার: 25*25MM

ঘনক্ষেত্রের বেধ: 1.5CM





1.2 মনোব্লক রিনসার-ফিলার-ক্যাপার



REF এর জন্য PLC কন্ট্রোলে 200BPH রিনসিং ফিলিং এবং ক্যাপিং ইউনিট

নীতি:

মেশিনটি ওয়াশিং, ফিলিং এবং ক্যাপিং একসাথে সমন্বিত। এটি ব্যারেল জল উৎপাদনের জন্য আদর্শ মেশিন। পুরো মেশিনটি স্টেইনলেস স্টীল 304 ব্যবহার করে, যা ক্ষয় প্রতিরোধী, সহজে পরিষ্কার করা যায়। প্রধান বৈদ্যুতিক অংশগুলি সবই ব্র্যান্ডেড। এয়ার চ্যানেল সিস্টেমে এয়ার TAC ব্র্যান্ডের পণ্য ব্যবহার করা হয়। মেশিনটি কমপ্যাক্ট নির্মাণ সহ, অল্প জায়গা দখল করবে, কাজের দক্ষতা বেশি। এটি নিয়ন্ত্রণ করতে মাত্র 2 জন অপারেটর প্রয়োজন, যা কারখানার জন্য একটি ভাল পছন্দ।



মেশিন সেট আপ করার জন্য ফ্লোর স্ক্রু প্লাগ করার প্রয়োজন নেই, কেস খোলার পরে, মেশিনটিকে সমতল মেঝেতে রাখুন এবং তারপরে স্ট্যান্ডের উচ্চতা এবং সমস্ত স্ট্যান্ডের চাপ সামঞ্জস্য করুন। মেশিনটি ভালোভাবে সেট আপ করার পরে, জল পাইপ, ড্রেন পাইপ এবং পাওয়ার, এয়ার পাওয়ারের মাধ্যমে সংযোগ করুন।



কাজের প্রক্রিয়া:

ব্যারেল ফিলিং ইউনিটকে 3টি ধাপে ভাগ করা যেতে পারে: ওয়াশিং, ফিলিং এবং ক্যাপিং, মোট 9টি ওয়ার্কিং স্টেশন, কাজের প্রক্রিয়া নিচে দেওয়া হলো:

(1) খালি ব্যারেলের মুখ ব্যারেল সিটে সেট করুন, খালি ব্যারেলটি হেডস্ট্যান্ড অবস্থায় ধোয়া হবে, ব্যারেল ঢোকানোর জন্য 4টি ওয়ার্কিং স্টেশন।

(2) ওয়াশিং প্রক্রিয়াটি 4টি ধাপে ভাগ করা হবে: 1, গরম ক্ষার জল দিয়ে ধোয়া 2, থাইমেরোসাল দিয়ে ধোয়া；3, পরিষ্কার জল দিয়ে ধোয়া, 4, বিশুদ্ধ জল দিয়ে ধোয়া। প্রতিটি ওয়াশিং ধাপ 8S এর জন্য সেট করা হয়, ধোয়ার পরে, ড্রিপিংয়ের জন্য 10S সময় থাকবে।

(3) ধোয়ার পরে ব্যারেলটি পাসিং চেইনের মাধ্যমে 45 ডিগ্রি নিচে চলে যাবে এবং পাসিং আউট চেইন হয়ে ব্যারেল লিফট সিলিন্ডারের মাধ্যমে 45 ডিগ্রি ঘুরিয়ে ফিলিং পজিশনে যাবে।

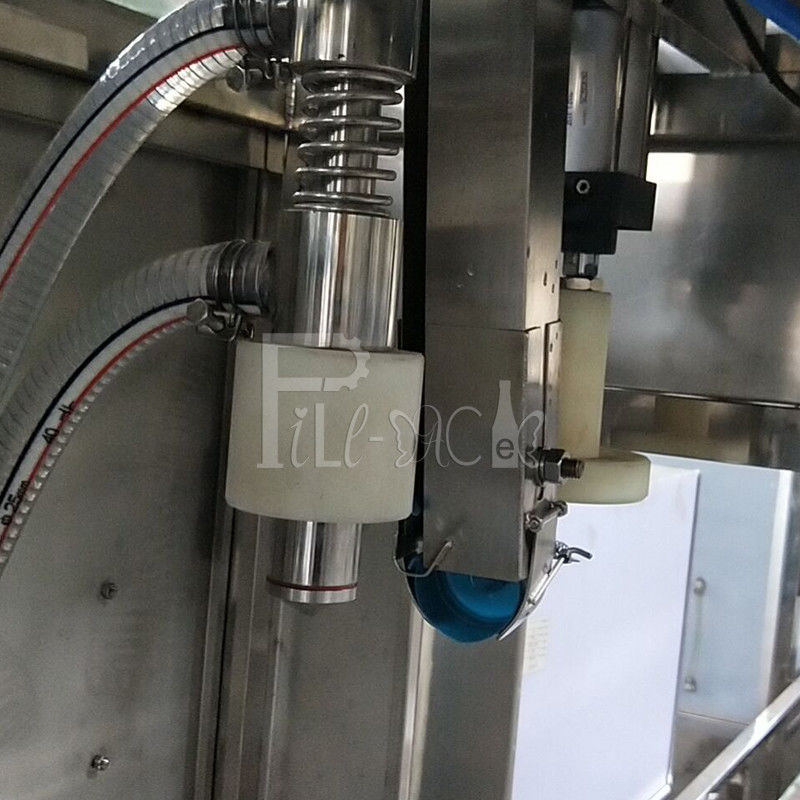

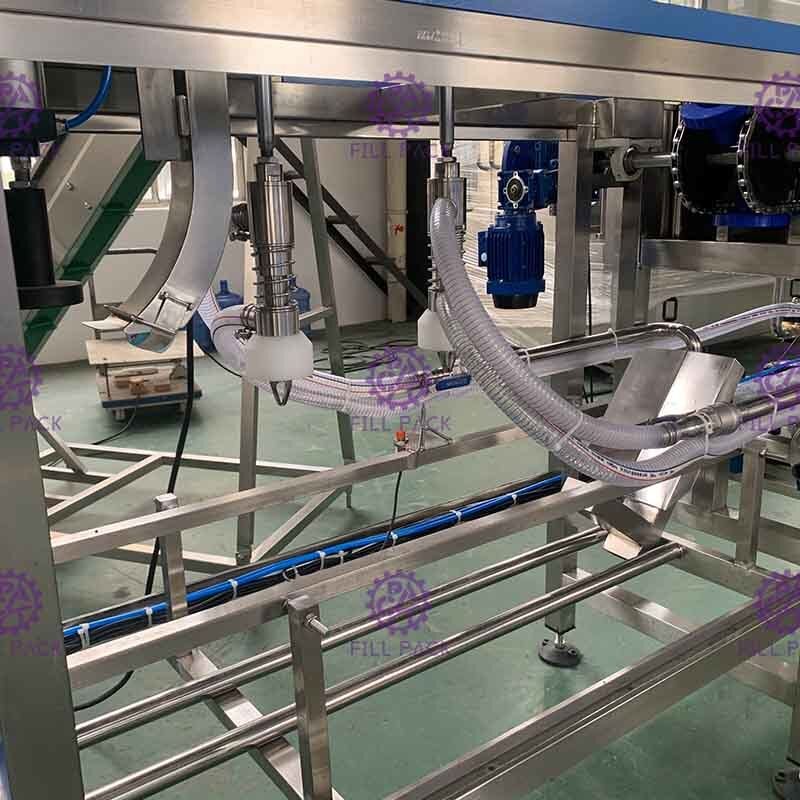

(4) ফিলিং ভালভ সিলিন্ডার দ্বারা চালিত হয়ে ব্যারেলে প্রবেশ করবে এবং পূরণ করা শুরু করবে, ফিলিংয়ের সময় PLC দ্বারা নিয়ন্ত্রিত হয় এবং ফিলিং তরলের পৃষ্ঠের উপর নির্ভর করে কন্ট্রোল প্যানেল দ্বারা ফিলিংয়ের সময় সামঞ্জস্য করা যায়। ফিলিংয়ের পরে, অতিরিক্ত জল স্বয়ংক্রিয় ভেন্টের মাধ্যমে বিশুদ্ধ জলের ট্যাঙ্কে ফিরে যাবে, এটি জলের ব্যবহার কমাতে পারে। (জলের ট্যাঙ্ক অন্তর্ভুক্ত নয়)

(5) ফিলিং প্রক্রিয়া শেষ হওয়ার পরে, ভরা ব্যারেলটি ব্যারেল স্টপ সিলিন্ডার দ্বারা ক্যাপিং পজিশনে ঠেলে দেওয়া হবে, এই পর্যন্ত পুরো প্রক্রিয়াটি শেষ হবে।



বৈশিষ্ট্য:

1, পুরো মেশিনটি PID মাইক্রোকম্পিউটার সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, সমস্ত সিলিন্ডারের ভ্রমণ দূরত্ব আগে থেকেই গণনা করা হয়;

2, মেশিনটি স্বয়ংক্রিয় মডেলে কাজ করতে পারে, ম্যানুয়াল মডেলটি মেশিন পরীক্ষার জন্য;



পরামিতি:

সিলিন্ডার: এয়ার টেক-তাইওয়ান

চৌম্বকীয় ভালভ: এয়ার টেক-তাইওয়ান

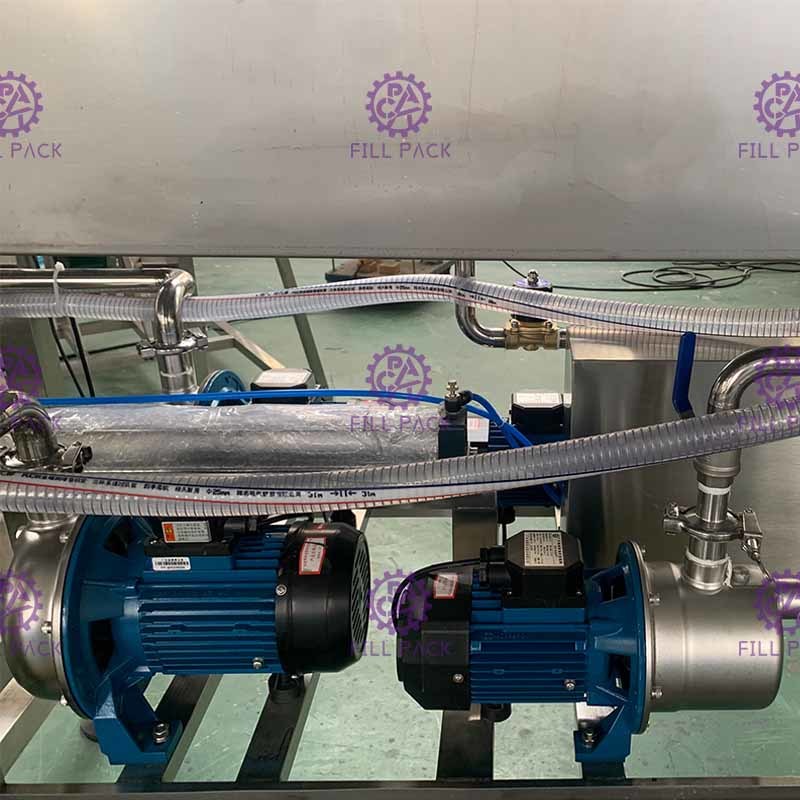

রাইজিং পাম্প-ফিলিং পাম্প: নানফাং

মোটর: TWT তাইওয়ান

পাওয়ার: 5.3KW

মাত্রা: 3300*780*1740mm

ওজন: 320 কেজি





1.3, আলো পরীক্ষা করা

পাওয়ার: 0.09KW মাত্রা: 1000*100*450MM ওজন: 10 কেজি



1.5, হিট সঙ্কোচন মেশিন

SUS304 শীট সহ অ্যাপ্লিকেশন, যার মধ্যে বাষ্প তৈরি করতে বৈদ্যুতিক বয়লার এবং ব্যারেল ক্যাপ ফিল্মের জন্য বিশেষ করে সঙ্কোচন টানেল অন্তর্ভুক্ত;

পাওয়ার: 20KW

মাত্রা: 800*600*1200mm

ওজন: 100 কেজি





1.6, সলিড কালি রোল কোডিং মেশিন





বর্ণনা:

ফটোইলেকট্রিক ইন্টিগ্রেশন প্রযুক্তির ব্যবহার, উন্নত সলিড কালি চাকা, যা তাৎক্ষণিক মুদ্রণ এবং তাৎক্ষণিক শুকনো করার চমৎকার পারফরম্যান্স রয়েছে, যা মোছা সহজ নয়। মেশিনটি নকশায় উন্নত, উৎপাদনে নির্ভুল, কার্যক্রমে স্থিতিশীল, ইলেক্ট্রনিক কন্ট্রোল দ্বারা অবস্থানে অনুদৈর্ঘ্যভাবে নিয়ন্ত্রিত, ইচ্ছামত সমন্বয়যোগ্য, ফটোইলেক্ট্রিক্যালি নিয়ন্ত্রিত মুদ্রণ ক্রিয়া এবং গণনা, এবং মুদ্রণযোগ্য শীটের সংখ্যা সেট করা যেতে পারে।

কাগজের বাক্স, লেবেল, ট্যাগ, সার্টিফিকেশন ইত্যাদির পৃষ্ঠের ইন্ডেন্টেশন বা রঙিন মুদ্রণ উত্পাদন তারিখ, পণ্যের ব্যাচ নম্বর, মেয়াদ শেষ হওয়ার তারিখ, পরিদর্শন যোগ্যতা ইত্যাদির জন্য প্রযোজ্য, স্বয়ংক্রিয় বাছাই, স্বয়ংক্রিয় গণনা, র্যান্ডম পজিশনিং, প্রিসেট প্রিন্টিং টাইম, ইন্ডেন্টেশন পরিষ্কার, রঙ ঐচ্ছিক, মুদ্রণের গতি দ্রুত, তাৎক্ষণিক মুদ্রণ তাৎক্ষণিক শুকনো, ক্ষতি এবং অন্যান্য সুবিধা।





কর্মক্ষমতা এবং বৈশিষ্ট্য:

বৈশিষ্ট্য ডুয়ালমার্কিং রাউন্ডের টি-টাইপ বা টি-টাইপ বিন্যাসে প্রযোজ্য, টি-1-11 সারি 1-10 লাইন / অক্ষর: আর-টাইপ 1-8 ওকে, 1-8 শব্দ / লাইন। শব্দ শস্যের স্পেসিফিকেশন হল 2 মিমি, 2.5 মিমি, 3 মিমি উপলব্ধ।

কাগজ, কার্ডবোর্ড এবং প্লাস্টিক ফিল্ম, অ্যালুমিনিয়াম ফয়েলে ট্যাগগুলি প্রিন্ট করা যেতে পারে।

মেশিন স্বয়ংক্রিয়, উচ্চ গতি, উচ্চ দক্ষতা, প্রতি মিনিটে সর্বাধিক 300টি প্রিন্ট করা হয়।



প্রযুক্তিগত পরামিতি:

মডেল	FP-380F
ভোল্টেজ	AC 220/50V 110/60HZ
পাওয়ার	180W
সলিড কালি রোলার	35*32MM
মুদ্রণের গতি	≤300Pcs/min
অবজেক্টের আকার	L: 50-500mm W: 30-190mm
সর্বোচ্চ প্রিন্টিং লাইন	T টাইপ(10.5PT):11লাইন(সর্বোচ্চ 10 প্রকার/লাইন) R টাইপ(10.5PT):8 লাইন(সর্বোচ্চ 8 প্রকার/লাইন)
মুদ্রণের আকার	60 - 250mm এর মধ্যে
টাইপ সাইজ	2*1.5mm(8PT) 2.5*2mm(9PT) 3*3mm(10.5PT) 4*2.5mm(18PT)
নেট ওজন	23 কেজি
মাত্রা	440*345*300mm



পুরো লাইনের জন্য প্যাকিং তথ্য:

নং।	বর্ণনা	প্যাকিং	পরিমাণ	মাত্রা(মিমি)	ওজন
1	ডি-ক্যাপার এবং ব্রাশ ওয়াশার	কাঠের কেস	1প্যাকেজ	900*900*1250	250 কেজি
2	ফিলার, লাইট চেকার, রোলার পরিবাহক, সঙ্কোচন টানেল, কোডিং মেশিন	কাঠের কেস	1প্যাকেজ	4030*760*1770	700 কেজি



প্ল্যান্ট লেআউট অঙ্কন(মিমি):



রেফের জন্য সম্পূর্ণ উৎপাদন লাইন।
